MySQL Workbench 주요 기능
- 데이터베이스 연결 기능
- 인스턴스 관리
- 위저드를 이용한 MySQL의 동작
- 통합된 기능의 SQL 편집기
- 데이터베이스 모델링 기능
- 포워드/리버스 엔지니어링 기능
- 데이터베이스 내보내기 /가져오기
- 데이터베이스 계정관리
프로젝트
SECTION 01 프로젝트의 진행단계
프로젝트
- 현실세계의 업무를 컴퓨터 시스템으로 옮겨놓는 일련의 과정
- 대규모의 프로그램을 작성하기 위한 전체과정
- 분석과 설계 작업 등한시 → ‘소프트웨어 개발 방법론’의 대두

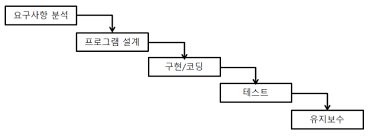

- 폭포수 모델
다이어그램 (EER Diagram)
데이터베이스 모델링
- 개념적 모델링
- 데이터베이스에 저장될 정보의 개념적인 구조를 정의하는 단계입니다.
- 엔티티(Entity), 속성(Attribute), 관계(Relationship)를 식별하고 이들 간의 관계를 정의합니다.
- 일반적으로 개념적 모델은 Entity-Relationship (ER) 다이어그램으로 표현됩니다.
- 이 단계에서는 데이터베이스의 핵심 개념만을 다루며, 구현 세부 사항은 고려하지 않습니다.
- 논리적 모델링
- 개념적 모델을 기반으로 데이터베이스 관리 시스템(DBMS)에 맞는 논리적 구조를 정의하는 단계입니다.
- 엔티티는 테이블로, 속성은 열(column)로, 관계는 외래 키(foreign key)로 표현됩니다.
- 데이터 타입, 제약 조건, 인덱스 등의 논리적 설계 요소가 추가됩니다.
- 이 단계에서는 DBMS에 독립적인 논리적 모델을 생성합니다.
- 물리적 모델링
- 논리적 모델을 특정 DBMS에 맞게 구현하는 단계입니다.
- DBMS의 특성에 따라 데이터 타입, 저장 구조, 파티셔닝, 클러스터링 등의 물리적 구현 세부 사항이 정의됩니다.
- 성능 최적화를 위한 인덱스, 파티셔닝, 물리적 저장 구조 등이 결정됩니다.
- 이 단계에서는 DBMS 종속적인 물리적 모델이 생성됩니다.
테이블 간의 업무적인 연관성 정의
- 주 (Master)가 되는 쪽이 부모 테이블
- 주가 되는 고객 테이블이 부모, 상세가 되는 구매 테이블이 자식이 됨
- 기본 키(PK, Primary Key)
- 외래 키(FK, Foreign Key)
- 외래 키로 부모 테이블에서 유일하게 하나의 정보를 얻을 수 있음
- 제약조건
- 새로운 데이터 들어갈 때는 부모 테이블에 먼저 넣어야 함
- 데이터 삭제 시에는 자식 테이블에서도 지워야함
정의한 테이블을 다이어그램으로 만들기
- Workbench 실행하고 localhost로 접속, 열린 쿼리 창 모두 닫기
- 모델 다이어그램 작성
- NewModel
- Edint Schema
- Add Diagram
- Place a New Table 아이콘 클릭 후 빈 화면에서 마우스 클릭하면 그 위치에 테이블 생성
