이미지 인식 - CNN

이미지 인식하는 원리

from tensorflow.keras.datasets import mnist
(X_train, y_train), (X_test, y_test) = mnist.load_data()



print("shape of 'X_train':", X_train.shape)
print("type of 'X_train' :", type(X_train) )



print("shape of 'X_train[0]':", X_train[0].shape)
print("type of 'X_train[0]' :", type(X_train[0]) )

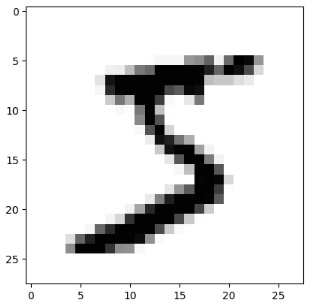

import matplotlib.pyplot as plt
plt.imshow(X_train[0], cmap='Greys')
plt.show()



#라벨 출력
y_train[0] # 5

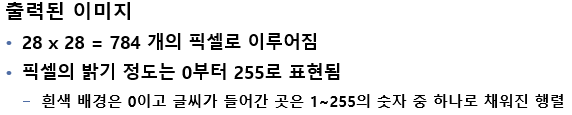

import sys

for pixel_line in X_train[0]:
  for pixel in pixel_line:
    sys.stdout.write("%-4s" % pixel)
  sys.stdout.write('\n')



X_train.shape



학습 데이터 셋 준비

X_train = X_train.reshape( X_train.shape[0], 784)

• 케라스는 데이터를 0~1 사이의 값으로 변환한 후 구동할 때 최적의 성능을 보임

# 정규화(normalization) : 0 ~ 1사이의 값으로 변경
X_train = X_train.astype('float64')   # 실수형으로 변경
X_train = X_train / 255               # 정규화 0~1 사의 값으로 변경



클래스 데이터 준비

# 클래스 값을 확인해 봅니다.
print("class : %d " % (y_train[0]) )

# 바이너리화 과정을 실습해 봅니다.
y_train = to_categorical(y_train, 10)
y_test = to_categorical(y_test, 10)

print(y_train[0])



# 이미지를 인식하는 원리
from tensorflow.keras.datasets import mnist
from tensorflow.keras.utils import to_categorical
import matplotlib.pyplot as plt
import sys
# MNIST 데이터셋을 불러와 학습셋과 테스트셋으로 저장
(X_train, y_train), (X_test, y_test) = mnist.load_data()

# 학습셋과 테스트셋이 각각 몇 개의 이미지로 되어 있는지 확인
print("학습셋 이미지 수 : %d 개" % (X_train.shape[0]))
print("테스트셋 이미지 수 : %d 개" % (X_test.shape[0]))

# 첫 번째 이미지를 확인
plt.imshow(X_train[0], cmap='Greys')
plt.show()

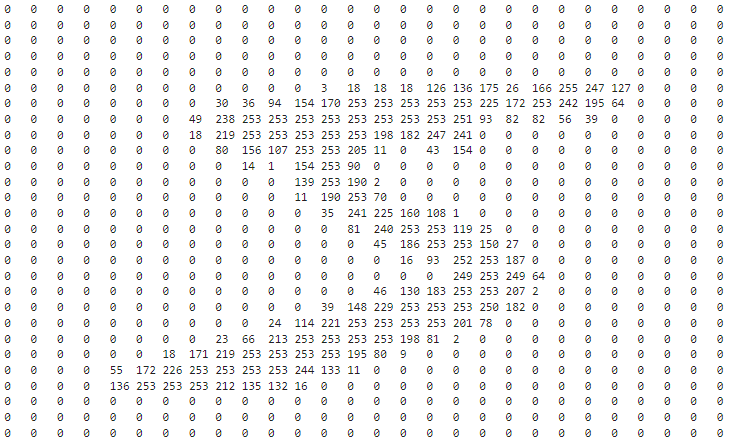

# 이미지가 인식되는 원리를 알아봅시다.
for x in X_train[0]:
    for i in x:
        sys.stdout.write("%-3s" % i)
    sys.stdout.write('\n’)

# 차원 변환 과정을 실습해 봅니다.
X_train = X_train.reshape(X_train.shape[0], 784)
X_train = X_train.astype('float64')
X_train = X_train / 255
X_test = X_test.reshape(X_test.shape[0], 784).astype('float64') / 255

# 클래스 값을 확인해 봅니다.
print("class : %d " % (y_train[0]) )

# 원-핫 인코딩
y_train = to_categorical(y_train, 10)
y_test = to_categorical(y_test, 10)
print(y_train[0])

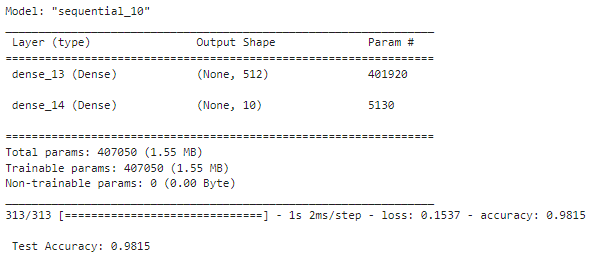

딥러닝 기본 프레임 만들기

from tensorflow.keras.models import Sequential
from tensorflow.keras.layers import Dense
from tensorflow.keras.callbacks import ModelCheckpoint,EarlyStopping
from tensorflow.keras.datasets import mnist
from tensorflow.keras.utils import to_categorical

import matplotlib.pyplot as plt
import numpy as np
import os

# MNIST 데이터를 불러옵니다.
(X_train, y_train), (X_test, y_test) = mnist.load_data()

# 차원 변환 후, 테스트셋과 학습셋으로 나누어 줍니다.
X_train = X_train.reshape(X_train.shape[0], 784).astype('float32') / 255
X_test = X_test.reshape(X_test.shape[0], 784).astype('float32') / 255

# 원-핫 인코딩
y_train = to_categorical(y_train, 10)
y_test = to_categorical(y_test, 10)

# 모델 구조를 설정합니다.
model = Sequential()
model.add(Dense(512, input_dim=784, activation='relu'))
model.add(Dense(10, activation='softmax'))

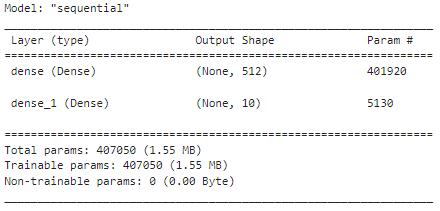

model.summary()



# 모델 실행 환경을 설정합니다.
model.compile(loss='categorical_crossentropy', optimizer='adam',
              metrics=['accuracy'])


# 모델 최적화를 위한 설정 구간입니다.
modelpath="./MNIST_MLP.hdf5"
checkpointer = ModelCheckpoint(filepath=modelpath, monitor='val_loss',
                               verbose=1, save_best_only=True)
early_stopping_callback = EarlyStopping(monitor='val_loss', patience=10)

# 모델을 실행합니다.
history = model.fit(X_train, y_train,
                    validation_split=0.25,
                    epochs=30,
                    batch_size=200,
                    verbose=0,
                    callbacks=[early_stopping_callback,checkpointer])

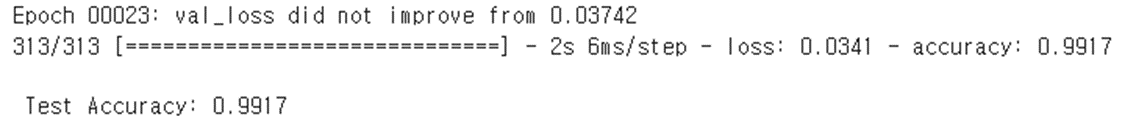

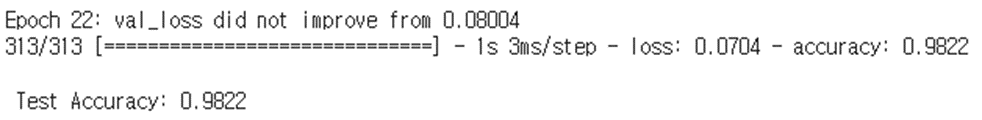

# 테스트 정확도를 출력합니다.
print("\n Test Accuracy: %.4f" % (model.evaluate(X_test, y_test)[1]))

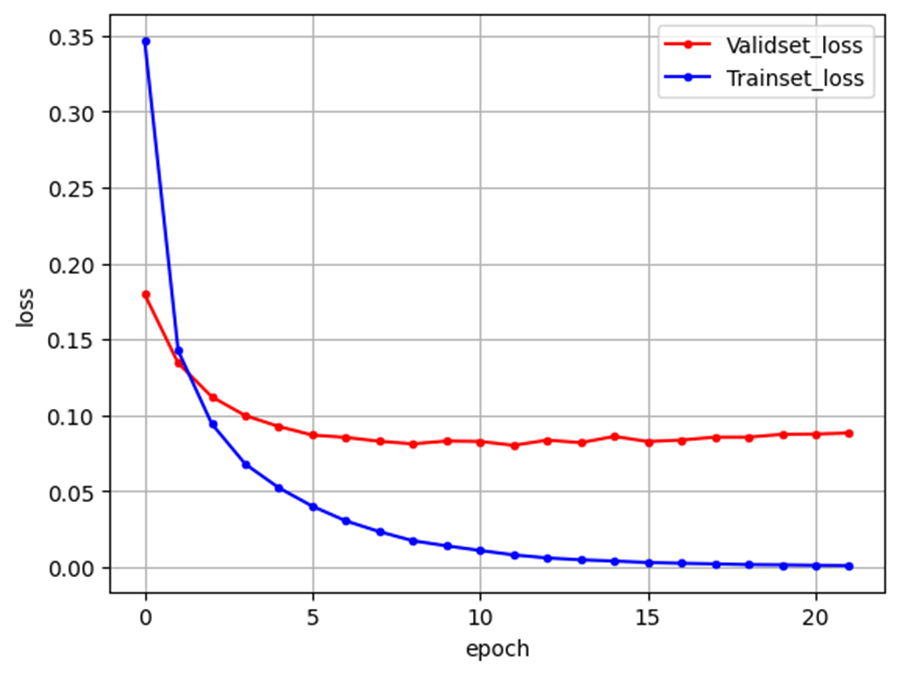

학습/테스트 셋 의 오차 시각화

y_vloss = history.history['val_loss']
y_loss = history.history['loss']

# 그래프로 표현해 봅니다.
x_len = np.arange(len(y_loss))
plt.plot(x_len, y_vloss, marker='.', c="red", label='Validset_loss')
plt.plot(x_len, y_loss, marker='.', c="blue", label='Trainset_loss')

# 그래프에 그리드를 주고 레이블을 표시해 보겠습니다.
plt.legend(loc='upper right')
plt.grid()
plt.xlabel('epoch')
plt.ylabel('loss')
plt.show()

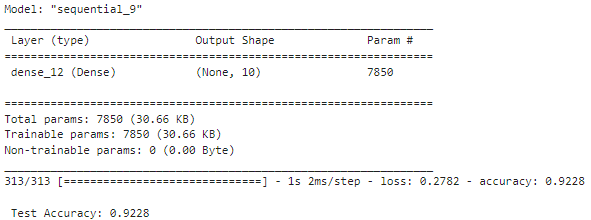

# MNIST 데이터 로드
from tensorflow.keras.datasets import mnist
(X_train, y_train), (X_test, y_test) = mnist.load_data()

# X_train은 60,000개 행과 28 x 28 = 784 개 열(속성)으로 reshape 후 정규화
X_train = X_train.reshape(X_train.shape[0], 784).astype('float32') / 255
X_test = X_test.reshape(X_test.shape[0], 784).astype('float32') / 255

# 레이블(클래스)를 원-핫 인코딩
from tensorflow.keras.utils import to_categorical
y_train = to_categorical(y_train, 10)
y_test = to_categorical(y_test, 10)

# 모델 구조 설계 및 컴파일
from tensorflow.keras.models import Sequential
from tensorflow.keras.layers import Dense
model = Sequential()

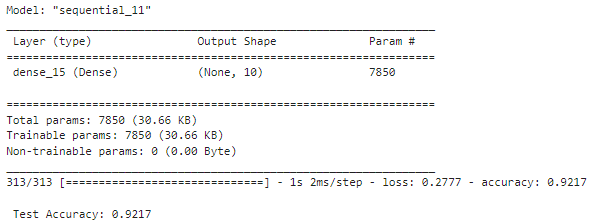

model.add(Dense(10, input_dim=784, activation='softmax'))
model.summary()
model.compile(loss='categorical_crossentropy', optimizer='sgd', metrics=['accuracy'])

# 모델을 훈련(학습) 실행
history = model.fit(X_train, y_train, validation_split=0.25, epochs=200, batch_size=128, verbose=0)

# 테스트 데이터셋에 대한 적확도 출력
print("\n Test Accuracy: %.4f" % (model.evaluate(X_test, y_test)[1]))



from tensorflow.keras.datasets import mnist
from tensorflow.keras.utils import to_categorical
from tensorflow.keras.models import Sequential
from tensorflow.keras.layers import Dense

# 1. 데이터 준비 -------------------------------------------------------------
(X_train, y_train), (X_test, y_test) = mnist.load_data()
  # X_train은 60,000개 행과 28 x 28 = 784 개 열(속성)으로 reshape 후 정규화
X_train = X_train.reshape(X_train.shape[0], 784).astype('float32') / 255
X_test = X_test.reshape(X_test.shape[0], 784).astype('float32') / 255
  # 레이블(클래스)를 원-핫 인코딩
y_train = to_categorical(y_train, 10)
y_test = to_categorical(y_test, 10)

# 2. 모델 구조 설계 및 컴파일 ------------------------------------------------
model = Sequential()
model.add(Dense(10, input_dim=784, activation='softmax'))
model.summary()
model.compile(loss='categorical_crossentropy', optimizer='sgd', metrics=['accuracy'])

# 3. 모델을 훈련(학습) 실행 --------------------------------------------------
history = model.fit(X_train, y_train, validation_split=0.25, epochs=200, batch_size=128, verbose=0)

# 4. 테스트 데이터셋에 대한 정확도 출력 --------------------------------------
print("\n Test Accuracy: %.4f" % (model.evaluate(X_test, y_test)[1]))



from tensorflow.keras.models import Sequential
from tensorflow.keras.layers import Dense
from tensorflow.keras.datasets import mnist
from tensorflow.keras.utils import to_categorical

# 1. 데이터 준비 ------------------------------------------------------------
(X_train, y_train), (X_test, y_test) = mnist.load_data()
  # X_train은 60,000개 행과 28 x 28 = 784 개 열(속성)으로 reshape 후 정규화
X_train = X_train.reshape(X_train.shape[0], 784).astype('float32') / 255
X_test = X_test.reshape(X_test.shape[0], 784).astype('float32') / 255
  # 레이블(클래스)를 원-핫 인코딩
y_train = to_categorical(y_train, 10)
y_test = to_categorical(y_test, 10)

# 2. 모델 구조 설계 및 컴파일 -----------------------------------------------
model = Sequential()
model.add(Dense(512, input_dim=784, activation='relu'))
model.add(Dense(10, activation='softmax'))
model.summary()
model.compile(loss='categorical_crossentropy', optimizer='adam',
              metrics=['accuracy'])

# 모델 훈련(학습) 실행 ------------------------------------------------------
history = model.fit(X_train, y_train, validation_split=0.25, epochs=200,
                    batch_size=200,verbose=0)

# 테스트 데이터셋에 대한 정확도를 출력 ------------------------------------
print("\n Test Accuracy: %.4f" % (model.evaluate(X_test, y_test)[1]))

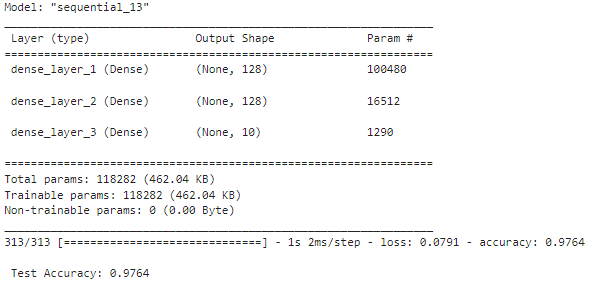

은닉층 추가

from tensorflow.keras.datasets import mnist
from tensorflow.keras.utils import to_categorical
from tensorflow.keras.models import Sequential
from tensorflow.keras.layers import Dense

# 1. 데이터 준비 -------------------------------------------------------------
(X_train, y_train), (X_test, y_test) = mnist.load_data()
  # X_train은 60,000개 행과 28 x 28 = 784 개 열(속성)으로 reshape 후 정규화
X_train = X_train.reshape(X_train.shape[0], 784).astype('float32') / 255
X_test = X_test.reshape(X_test.shape[0], 784).astype('float32') / 255
  # 레이블(클래스)를 원-핫 인코딩
y_train = to_categorical(y_train, 10)
y_test = to_categorical(y_test, 10)

# 2. 모델 구조 설계 및 컴파일 ------------------------------------------------
model = Sequential()
model.add(Dense(128, input_dim=784, activation='relu', name='dense_layer_1'))
model.add(Dense(128, activation='relu', name='dense_layer_2'))
model.add(Dense(10, activation='softmax', name='dense_layer_3'))
model.summary()
model.compile(loss='categorical_crossentropy', optimizer='sgd',
              metrics=['accuracy'])

# 3. 모델을 훈련(학습) 실행 --------------------------------------------------
history = model.fit(X_train, y_train, validation_split=0.25, epochs=200,
                    batch_size=128, verbose=0)

# 4. 테스트 데이터셋에 대한 정확도 출력 --------------------------------------
print("\n Test Accuracy: %.4f" % (model.evaluate(X_test, y_test)[1]))

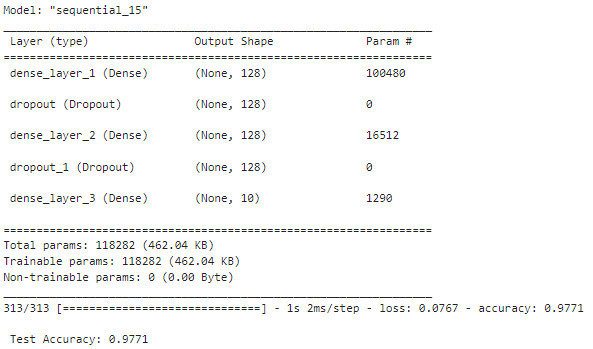

은닉층 + Dropout 추가

from tensorflow.keras.datasets import mnist
from tensorflow.keras.utils import to_categorical
from tensorflow.keras.models import Sequential
from tensorflow.keras.layers import Dense, Dropout
# 1. 데이터 준비 -------------------------------------------------------------
(X_train, y_train), (X_test, y_test) = mnist.load_data()
  # X_train은 60,000개 행과 28 x 28 = 784 개 열(속성)으로 reshape 후 정규화
X_train = X_train.reshape(X_train.shape[0], 784).astype('float32') / 255
X_test = X_test.reshape(X_test.shape[0], 784).astype('float32') / 255
  # 레이블(클래스)를 원-핫 인코딩
y_train = to_categorical(y_train, 10)
y_test = to_categorical(y_test, 10)
# 2. 모델 구조 설계 및 컴파일 ------------------------------------------------
model = Sequential()
model.add(Dense(128, input_dim=784, activation='relu', name='dense_layer_1'))
model.add(Dropout(0.3))
model.add(Dense(128, activation='relu', name='dense_layer_2'))
model.add(Dropout(0.3))
model.add(Dense(10, activation='softmax', name='dense_layer_3'))
model.summary()
model.compile(loss='categorical_crossentropy', optimizer='sgd',
              metrics=['accuracy'])
# 3. 모델을 훈련(학습) 실행 --------------------------------------------------
history = model.fit(X_train, y_train, validation_split=0.25, epochs=200,
                    batch_size=128, verbose=0)

# 4. 테스트 데이터셋에 대한 정확도 출력 --------------------------------------
print("\n Test Accuracy: %.4f" % (model.evaluate(X_test, y_test)[1]))

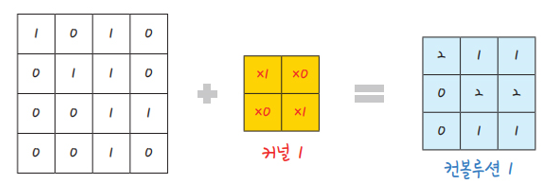

컨볼루션 신경망

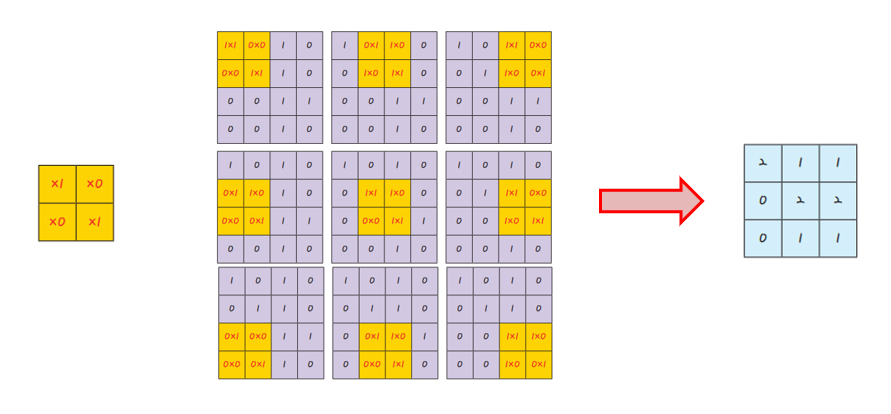

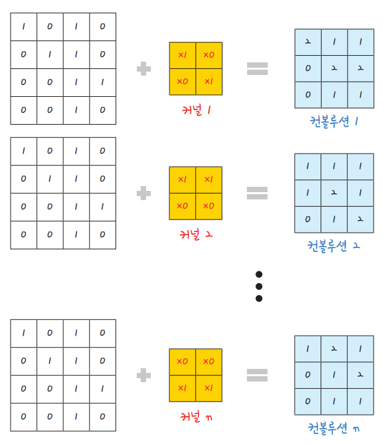

• 입력된 이미지에서 다시 한 번 특징을 추출하기 위해 커널(스라이딩 원도우)을 도입하는 기법

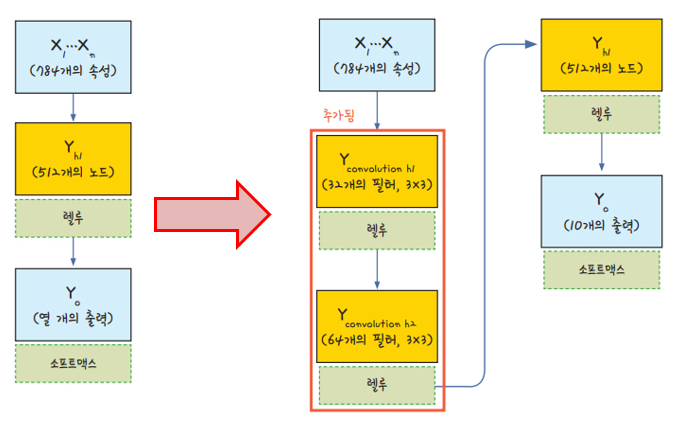

• 기본 딥러닝 프레임에 이미지 인식 분야에서 강력한 성능을 보이는 컨볼루션 신경망(Convolutional Neural Network, CNN)을 얹어 보겠음.

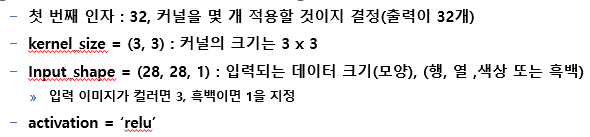

model.add(Conv2D(32,
                 kernel_size=(3,3),
                 input_shape=(28,28, 1),
                 activation='relu'))

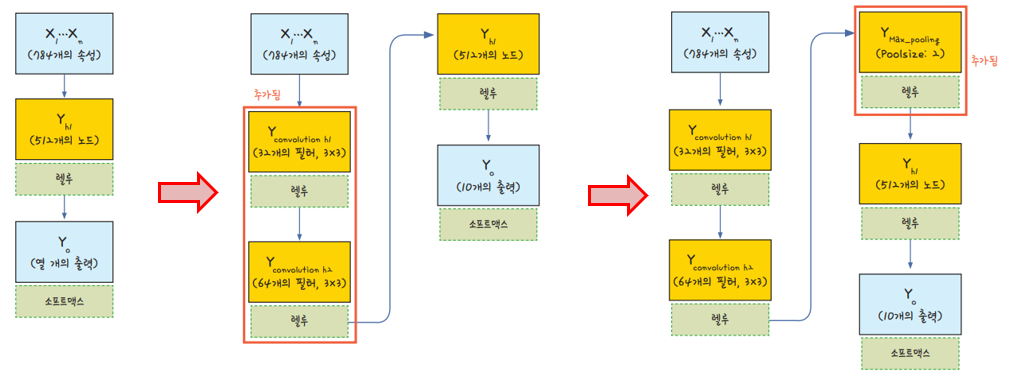

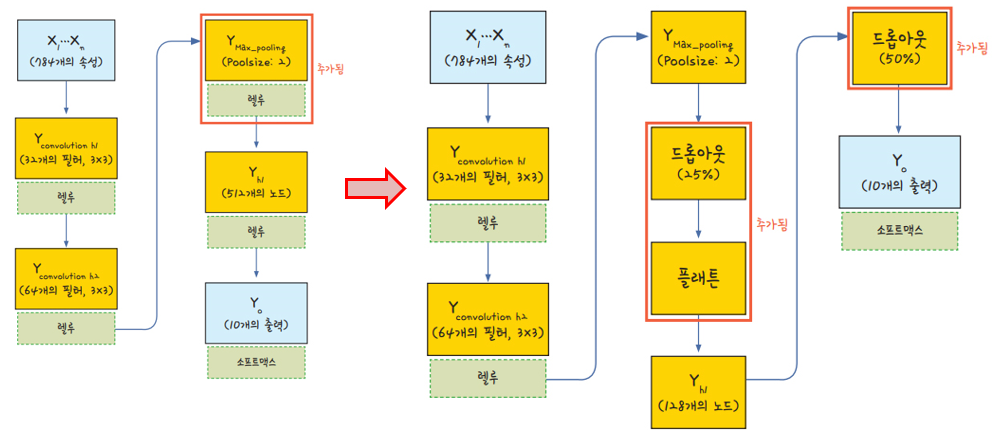

맥스 폴링, 드롭아웃, 플래트

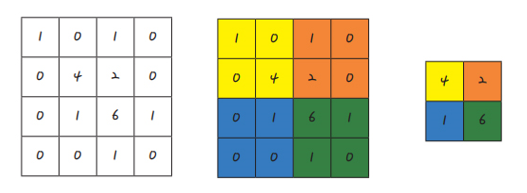

맥스 폴링

• 정해진 구역 내에서 최댓값을 뽑아내는 맥스 폴링

드롭아웃(drop out)

• 은닉층에 배치된 노드 중 일부를 임의로 꺼 주는 것

플래튼

• 데이터를 1차원 배열로 변경

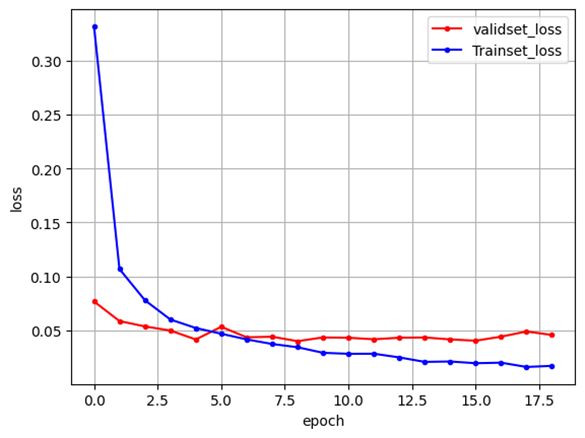

from tensorflow.keras.models import Sequential
from tensorflow.keras.layers import Dense, Dropout, Flatten, Conv2D, MaxPooling2D
from tensorflow.keras.callbacks import ModelCheckpoint,EarlyStopping
from tensorflow.keras.datasets import mnist
from tensorflow.keras.utils import to_categorical

import matplotlib.pyplot as plt
import numpy as np

# 데이터를 불러옵니다.
(X_train, y_train), (X_test, y_test) = mnist.load_data()
X_train = X_train.reshape(X_train.shape[0], 28, 28, 1).astype('float32') / 255
X_test = X_test.reshape(X_test.shape[0], 28, 28, 1).astype('float32') / 255
y_train = to_categorical(y_train)
y_test = to_categorical(y_test)

# 컨볼루션 신경망의 설정
model = Sequential()
model.add(Conv2D(32,
                 kernel_size=(3, 3),
                 input_shape=(28, 28, 1),
                 activation='relu'))
model.add(Conv2D(64, (3, 3), activation='relu'))

model.add(MaxPooling2D(pool_size=(2,2)))
model.add(Dropout(0.25))
model.add(Flatten())

model.add(Dense(128,  activation='relu'))
model.add(Dropout(0.5))
model.add(Dense(10, activation='softmax'))

# model = Sequential()
# model.add(Conv2D(32, kernel_size=(3, 3), input_shape=(28, 28, 1), activation='relu'))
# model.add( MaxPooling2D( pool_size=(2,2) ) )
# model.add(Conv2D(64, (3, 3), activation='relu'))
# model.add( MaxPooling2D( pool_size=(2,2) ) )
# model.add( MaxPooling2D( pool_size=(2,2), strides=(2,2) ) )
# model.add(Dropout(0.25))
# model.add(Flatten())
# model.add(Dense(128,  activation='relu'))
# model.add(Dropout(0.5))
# model.add(Dense(10, activation='softmax'))

# 모델의 실행 옵션을 설정합니다.
model.compile(loss='categorical_crossentropy',
              optimizer='adam',
              metrics=['accuracy'])

# 모델 최적화를 위한 설정 구간입니다.
modelpath="./MNIST_CNN.hdf5"
checkpointer = ModelCheckpoint(filepath=modelpath,
                               monitor='val_loss',
                               verbose=1,
                               save_best_only=True)
early_stopping_callback = EarlyStopping(monitor='val_loss', patience=10)

# 모델을 실행합니다.
history = model.fit(X_train, y_train,
                    validation_split=0.25,
                    epochs=30,
                    batch_size=200,
                    verbose=0,
                    callbacks=[early_stopping_callback,checkpointer])

# 테스트 정확도를 출력합니다.
print("\n Test Accuracy: %.4f" % (model.evaluate(X_test, y_test)[1]))



# 검증셋과 학습셋의 오차를 저장합니다.
y_vloss = history.history['val_loss']
y_loss = history.history['loss']

# 그래프로 표현해 봅니다.
x_len = np.arange(len(y_loss))
plt.plot(x_len, y_vloss, marker='.', c="red", label='validset_loss')
plt.plot(x_len, y_loss, marker='.', c="blue", label='Trainset_loss')

# 그래프에 그리드를 주고 레이블을 표시하겠습니다.
plt.legend(loc='upper right')
plt.grid()
plt.xlabel('epoch')
plt.ylabel('loss')
plt.show()
